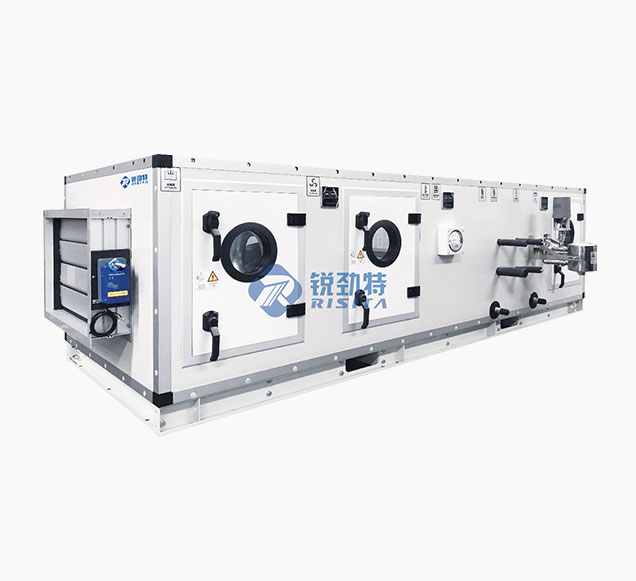

组合式空调机组

产品介绍

高精度的铝合金型材配合高强度的隔热塑材,形成完美的三维复合断冷桥结构,绝无凝露。

面板之间多重配合密封的设计,保证了箱体极佳的气密性能。

箱体面板采用内藏式的螺栓紧固,组装极为简便,并可反复拆装。

箱体外部无螺钉外露,平整流畅,美观大方。

产品特点

机组结构及性能特点介绍-箱体

  • 柜体

    ●箱体面板之间形成特有的互锁结构,集传统框架式结构的高强度和模板式结构的安装便捷性于一身。

    智型材

    ●高精度的铝合金型材配合高强度的隔热塑材,形成完美的三维复合断冷桥结构,绝无凝露

    ●面板之间多重配合密封的设计,保证了箱体极佳的气密性能。

    ●箱体面板采用内藏式的螺栓紧固,组装极为简便,并可反复拆装。

    ●箱体外部无螺钉外露,平整流畅,美观大方。

  • 面板

    新型的复合式夹心双层保温面板由彩钢板、镀锌板和中间硬质聚氨酯保温材料整体发泡成形,边框采用PVC板边条隔断双层板及铝型材之间的冷桥。

    ●在保温、隔声、防火、强度、使用寿命以及洁净度等各方面都具有良好性能。

    ●面板传热系数K≤0.03W/m2·K。

    ●面板防火性能符合CSTBM1级防火等级要求。

    ●大风量、大风压和大尺寸的机组正负压检修门采用气压贴压密封技术,有越压越紧的气密效果。

    ●面板和铝型材采用一体化设计安装,使箱体的强度、平整度和气密性更好。

    ●面板隔声性能(测试值R=△L×10 log S/A其中△L=壁面侧声压级之差,dB(A);S=箱壁表面积,m²;A=测试房间的吸声面积,m²)

  • 加湿段

    有以下几种加湿器供选择

    ●干蒸汽加湿器等温加湿,全不锈钢制造,耐腐蚀、体积小、安装方便,洁净加湿,加湿效率高,有电动和手动两种供选择。适合有蒸汽源的加湿场合。

    ●电极加湿器∶利用交流电源直接对自来水进行处理产生洁净蒸汽,微电脑控制,有比例调节和开关量调节两种控制方式。适用于无蒸汽源的工艺性加湿场合。

    ●汽化式(湿膜)加湿器:利用湿膜材料吸收水分,气流经过湿膜水分蒸发汽化,对空气同时有洗涤过滤作用,可兼作挡水板用。可采用直供水或循环水。

    ●高压喷雾加湿器∶将自来水增压后经喷嘴微细雾化,产生细小的液滴在空气中蒸发加湿。选用高压喷雾加湿器时应考虑加湿效率,一般为40~50%。

  • 消声段

    ●根据不同使用要求及风机噪声的特点,可采用微孔板消声器或穿孔板内置吸声棉两种方式。气流经过穿孔板内置吸声棉消声器时,对中、高频噪声具有良好的消声效果。微孔板消声器内部为空腔,利用物理中的共振吸声原理设计制造,具有不污染、不受潮的优点,其对低频及部分中频噪声具有有效的消声作用。消声段分回风消声、送风消声。

机组结构及性能特点介绍--过滤净化

  • 过滤段

    ●初中效过滤器单位面积质量、阻力、机械性能、抗静电特性、吸湿性、耐燃性及过滤效率均符合GB/T14295-2008,高效过滤器符合国家其它相关标准。

    分类∶

    一一初效过滤器,有板式和袋式可选,过滤器材质为化纤、无纺布。

    一一中效过滤器,有板式、袋式和密褶式可选,过滤器材质为化纤、无纺布或玻纤。

    一一亚高效过滤器,有袋式和密褶式可选,过滤器材质为玻纤。

    一一高效过滤器,有密褶式和大风量箱式可选,过滤器材质为玻纤。

  • 电子净化

    除尘净化

    ●对通过净化电场的空气中的悬浮颗粒进行电离,利用高压静电场使得空气中所有的悬浮颗粒物(最小至0.01微米)附上正电,然后迅速被集尘板吸附,达到高效除尘净化的目的。一次性除尘效率大于98.9%。

    杀菌净化

    ●放电电极在高压下产生等离子体,等离子体会迅速将空气中的细菌、病毒及尘螨等微生物的细胞核破坏并彻底杀死,残余物质被烧结同时被集尘板吸附,灭菌率高达99%以上,彻底杜绝了细菌、病毒以及传染病毒利用中央空调系统进行繁殖传播,彻底杜绝交叉感染。一次性通过灭茵效率大于95%。

  • 活性碳吸附段

    超强的吸附异味、除臭的功能

    ●功能段内置活性碳过滤器,活性碳是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔——毛细管。这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体(杂质)充分接触。当气体(杂质)碰到毛细管被吸附,起到净化作用。

    吸附甲醛、苯、TVOC有机有害气体

机组结构及性能特点介绍-风机系统

  • 风机系统

    ●风机为双进风、双宽度、前倾或后倾式离心风机,经严格的静平衡、动平衡和整机动平衡检验,平衡精度不低于IS01940-G4.0标准。

    ●风机采用锥套轴承以减少像一般偏心锁轴承所引发的振动问题。所配用的均为进口品牌轴承,设计工况下使用寿命大于75000小时。

    ●所有风机均已通过权威机构美国AMCA产品性能认证,保证风机的高可靠性。●整机运行噪声低、效率高、结构牢固、性能稳定。

    ●使用专业的CAD选型软件进行优化设计,以便获取良好的工作点、效率和噪声级。

    ●有众多规格的系列产品可供选用,能广泛满足不同场合不同的风量和风压要求。●风机可选配无蜗壳风机、EC风机、机翼型风机、直联风机、单进风风机。

  • 电机

    ●电机为知名品牌风冷式全密闭三相异步电机,防护等级为IP54,(可选IP55),F级绝缘,具有更高的可靠性和使用寿命。

    ●电机采用优化设计,具有更高的效率,可产生可观的节能效果。

    ●轴承设计工况下使用寿命大于75000小时。

    ●标准配用电源为380V/3P/50Hz。

    ●电机可选配单速2极、4极、6极、双速电机、三速电机和变频专用电机。

  • 传动系统

    ●配用锥套式皮带轮,加工精密、动静平衡性能好、拆装方便。

    ●V型三角带,柔性和接触面积增大、强力层上移,传动效率≥90%、传动功率大、可挠转次数高、使用寿命更长,并能承受较大预紧力。

    ●风机和电机安装在C型底座上,可作纵向、横向双向调节,使双轴及皮带轮的平行度更高,皮带传动更顺畅。

机组结构及性能特点介绍-热交换

  • 热交换器---冷水盘管、热水盘管、蒸汽盘管、蒸发盘管、冷凝盘管、热回收盘管

    ●所有的盘管均通过专业热工软件进行优化设计,不仅能以良好的性能满足典型工况的要求,更能依据客户的实际需要进行专门设计和制造,以良好的效能满足不同用户的特定工况要求。

    高效率盘管的主体结构∶

    (1)交错排列的铜管串接百叶窗/满天星式铝翅片,既提供了充分的气侧扰动和极高的换热效率,也减少了气侧阻力。

    (2)二次翻边和过盈的机械胀接使翅片和铜管紧密接触,减少了传热阻。

    (3)回路流程优化设计方案,兼顾了更高的液侧换热效率和更低的液侧阻力。(4)多种的片距和管排组合,能满足大范围的供冷和供热需要。

    ●有防腐和耐酸碱需要时,建议选用镀膜铝片或铜片,还有电泳的方式可选。

    ●除冷水盘管外,另有热水盘管、蒸汽盘管可供选择。

    ●所有盘管全部经过2.5MPa的气压检漏试验。

    ●液侧大温差:低流量、高循环、大管排的盘管设计,可广泛用于冰蓄冷、盐水和乙二醇系统,适用液侧温差范围∶5~12℃、3~12℃、6~15℃。

    ●气侧大温差:分级式齐温制冷,大流量、高密度、多管排的盘管设计,可广泛用于新风制冷,冷冻除湿和小流量快速冷却需要。

    ●盘管的进出水管提供外螺纹(默认标准)、法兰或卡箍沟槽式等可选的接口型式。

    ●风速超过2.5m/s后可配置多折波形钩槽式挡水板,风速3.5m/s时的过水量≤0.31g/kg干空气。

    ●回路流程全部按重力自排水原则设计,冬季可实现排水防冻。

  • 加热器

    ●可选配蒸汽盘管、热水盘管、热回收盘管、翅片电热管、燃烧器或PTC电热管等。

  • 水盆

    ●底部水盆采用独有的大坡度干式抗菌结构,能有效抑制污水滞留和细菌生长。●中间水盆用于上下并联的双盘管中,避免下部盘管大量积水,提高了双盘管的换热效率。

    ●水盆排水口提供外螺纹直接,外置的水封装置(可选)可保证排水顺畅、无溢出。

    ●所有水盆均通过了试漏检测,确保无漏水隐患。

机组结构及性能特点介绍-热回收

  • 转轮式热回收器

    ●整体缠绕+固定辐条结构,结构牢固稳定,可安全运行在-40℃~120℃范围,使用寿命可达15年以上,可用高压空气清洗,也可用水、蒸汽、溶液等清洗。

    ●热回收率在最高可达80%以上,压力损失小。

    ●可根据需要选择全热回收和显热回收,产品系列齐全。

    ●转轮式热交换器每分钟转速均衡控制在10~12转/分钟。

    ●转轮轮芯材质为特种合金铝材,传热系数高、防氯、耐腐蚀、使用寿命长。

    ●采用加厚铝箔,波纹高度有多种规格可供选择,轮芯蜂窝为正三角形。

    ●转轮密封性能高。采用双耐磨防水毛刷加橡塑隔层结构,转轮表面平整度高,密封严密,漏风率低。可加装双清洁扇面后,使混风率控制在1%以内。

    ●传动马达,终身润滑,免维护,无需加润滑油,绝缘等级为F级、防护等级IP54。●传动皮带有自张紧装置,无需经常调整皮带长度。

  • 板式热回收器

    ●新、排风在板翅式换热器内进行热交换,根据换热器材料不同,可分为显热换热器和全热换热器,热回收效率可达60%以上。

    ●板翅式换热器静止安装,易于布置设备内的气流通道,以缩小整机体积。

    ●室内外双向换气,新风和污风等量置换,根据客户要求可实现正负压操作;新风和排风完全隔开,彻底避免交叉污染。

  • 中间媒体式热回收器

    ●中间媒体(一般为水或者乙二醇溶液)在分别位于新、排风系统的中间换热器内流动,经排风中冷(热)冷带入到新风中,应用于温差较小的空调系统中,可回收显热,热回收效率约50%左右。

  • 热管式热回收器

    ●热管式热回收器是一种借助工质(如氨、氟利昂等)相变进行热传递的换热元件,热管热回收器结构紧凑,采用全封闭设计,热回收效率高,无损耗。

机组结构及性能特点介绍-其它配件

  • 基座

    ●基座采用高强度板材成型或槽钢整体焊接,基座强度高、耐腐蚀。

    ●基座高度≥80mm,根据水封高度和工程实际的基础高度尺寸的要求可定制基座高度。

    ●基座的中部根据内部构件在底面承重的需要,设计基座中部的纵横布局。利于基座和安装地面的均匀承重,提高了机组整体的结构强度,确保机组内部平整和安全检修,并有利于降低机组的振动。

    ●所有基座均配有吊运孔和安装孔(连接孔),便于机组的吊运和现场就位。

  • 减振系统

    ●独立悬浮式的减振系统,使风机和电机运行时更加宁静,减少了因空气扰动所造成的噪声和能耗损失。

    ●带自锁的密闭组合式减振器,综合了阻尼减振、空气减振和弹簧减振优点,减振效率达95%以上。

    ●一个整体的底座承载风机与电机,并根据各部分的承重分布,相应配置不同型号和数量的减振器。避免了跳动、反振和共振,使风机与电机运行更加平稳和舒适

    ●风机与箱体间采用柔性软接隔离,避免了振动传递,软接材料符合防火要求。

  • 风量调节阀

    ●类型:密闭对开多叶调节阀,可选配手动型、电动型、手动/电动一体式调节方式

    ●材质∶可配置镀锌板和铝合金材质。

    ●特性:齿轮传动与叶片开启角成线性关系,H=0.035,阀门调节特性理想。

    ●用途∶用于气流组织、分配、节流、旁通的手动或自动调节控制。

  • 机组选配件

    ●双层透明保温视窗、24VLED安全检修灯、检修门安全开关、水封、启动控制柜、挡水板、压差表、压差开关、水阀、水阀执行器、风阀执行器等等。
